什么是热硬度测试?

热硬度测试是测量材料在高温下的硬度。热硬度对于评估和比较材料很有价值，例如用于高温应用的工具钢和耐磨涂层，如阀座和模具。乐动娱乐官网

由于室温硬度的变化相对较小后，高温暴露，它不能用于评价高温性能。而硬度在温度下变化显著，反映了耐高温磨损、耐冲蚀、耐压、耐塑性变形、耐回火、耐时效和耐蠕变等高温性能。

热硬度可以比热拉伸、原型或使用测试更快、更便宜地表征材料的特性，因为在一次热硬度测试中可以测试多个温度和暴露时间。这使得热硬度测试成为在高温下比较多种材料的一种极好的方法。乐动娱乐官网

元素如何进行热硬度测试?

Element是唯一具有热硬度测试能力的商业实验室。元素进行的热硬度测试类似于正常的维氏硬度测试，除了测试是在一个高温真空室中进行的。

试样尺寸为25×9.5×9.5 mm(1英寸×3/8英寸×3/8英寸)，经金相抛光处理至1寸m，为测试做好准备。为了防止试样在高温下氧化，将多达三个试样插入热硬度测试室，并将试样抽到10-6 torr。

电阻元件加热腔体，热电偶监测每个样品的温度。每次测试温度稳定至少5分钟后，才产生维氏硬度印象，尽管暴露时间长达数小时是很可能的。用10公斤的负载对每个样品进行三次维克斯压印，然后将腔室加热到系列中的下一个更高温度，并重复压印程序。

该元件可在室温和175 ~ 870℃(350 ~ 1600℉)的高温下进行维氏宏观硬度测试;每个样品最多可测8种温度。样品冷却后，元素专家将其从容器中取出，测量对角线长度，并使用ASTM E92测试方法中的公式计算维氏宏观硬度。

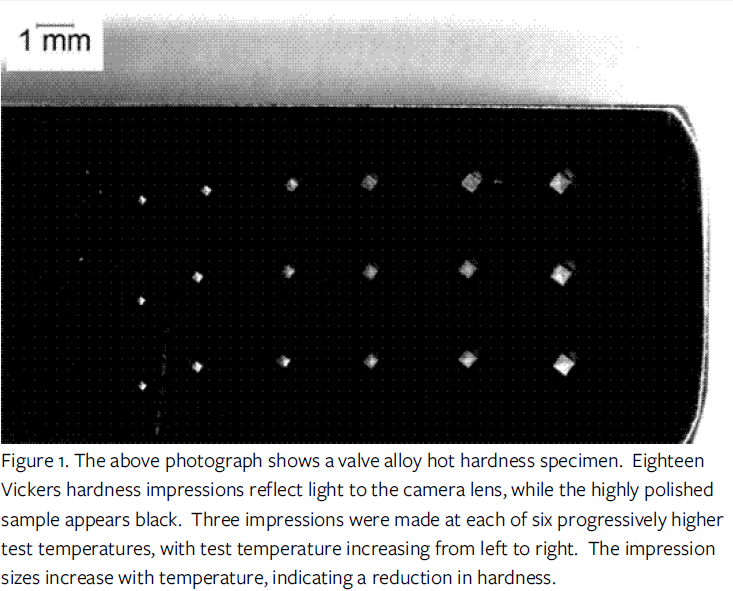

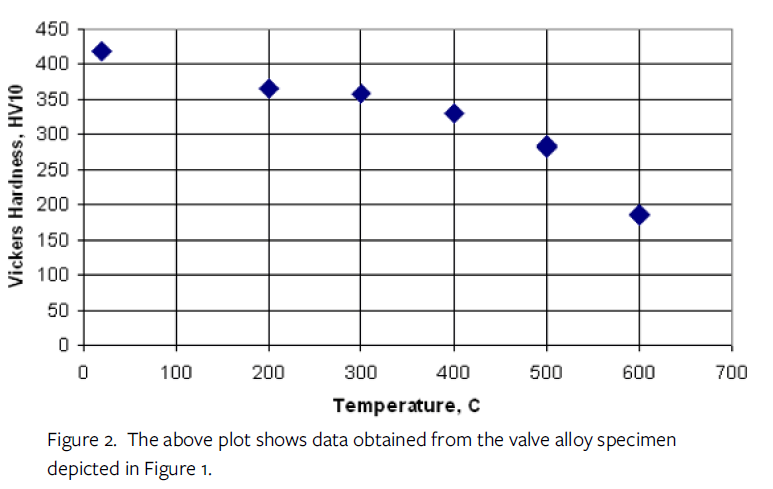

典型试样如图1所示，典型热硬度数据如图2所示。
